108無縫鋼管內徑多少_108的無縫鋼管內徑是多少

文章來源：http://m.njjgyy.com 發布時間：2024-04-03 08:34:26 瀏覽次數：23

108無縫鋼管內徑多少_108的無縫鋼管內徑是多少

108無縫鋼管內徑多少的今日更新是一個不斷變化的過程，它涉以以及到許多方面。今天，我將與大家分享關于108無縫鋼管內徑多少的最新動態，希望我的能為有需要的朋友提供一些幫助。

文章目錄列表:

1.鋼管直徑尺寸規格表
2.DN20表示什么意思？
3.無縫鋼管公稱直徑與外徑對照表？
4.管徑尺寸對照表

鋼管直徑尺寸規格表

鋼管直徑尺寸規格，具體如下：

Φ表示普通圓的直徑也可表示管材的外徑，但此時應在其后乘以壁厚。如：Φ25×3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標注外徑×壁厚。例如ф108×4，ф可省略，、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列，對這類鋼管規格的表示為管外徑×壁厚例如ф60.5×3.8。

常用金屬材料為混凝土以以及其他預制或是現場澆筑的材料，管壁較厚，此時就不能取外徑和內徑的平均作為管徑值。此種情況需要注明內徑外徑，不能模糊稱為管徑。

鋼管的挑選

所有正規品牌生產的鋼管，都是帶有相關的質量檢驗證書的，還有合格證的，在選購時，還要叫商家出示一下鋼管的所有文件，這樣做才能保證鋼管質量。這個商家沒有辦法提供這個材料的，說明它的質量是沒有辦法得到保障的，建議不能購買的。

市面上有著不同品牌的鋼管，在挑選時是能夠找個知名度比較高的，這種表面給人看起來是比較相似的，但是所使用的原料都是不同的。在挑選較差的原料，可以說它性能都是比較差的，而且質量方面也是會差很多的。

DN20表示什么意思？

熱鍍鋅鋼管DN65，DN80，DN100中，DN表示工程直接，65、80、100表示直徑為65mm、80mm、100mm。

鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用dn表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100mm的無縫鋼管郵102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108*5-5）＝98mm，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸。

公稱直徑采用符號dn表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

擴展資料：

目前國內管道工程設計中多種外徑系列并存，各種管道組件標準引用的外徑系別又缺乏協調。下列幾點應引起注意:

1、必須注意英制管與公制管的外徑差別。

由于公制管屬淘汰系列.雖然部分管道組件標準，如HG20553 Ⅱ系列鋼管、HG20592 B系列歐洲體系蘭，GB/T12459/GB/T 13401-2005 Ⅱ系列對焊管件，GB/T14383 B系列承插焊管件都列入了公制管外徑系列的管子、管件、法蘭，但必須注意在有關設計和采購文件中，包括在產品和交貨文件中，逐件、逐項標記B或Ⅱ的分辨代號(一般英制管可不標記)。

2、公制管系列的鋼管、管件、法蘭等，國外采購將遇到很大困難。因為國際上已不再生產。

百度百科-公稱直徑

無縫鋼管公稱直徑與外徑對照表？

DN20就是公稱直徑26,8mm,內徑為20.0mm。

公稱直徑（nominal diameter)，又稱平均外徑（mean outside diameter)。是指容器、管道以以及其附件的標準化直徑系列。采用公稱直徑有利于實現零部件的標準化，也方便于設計、制造、修配和管理，降造成本。

管子直徑

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示。

如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑。

百度百科-公稱直徑

管徑尺寸對照表

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外徑108，它的公稱直徑是100；再φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

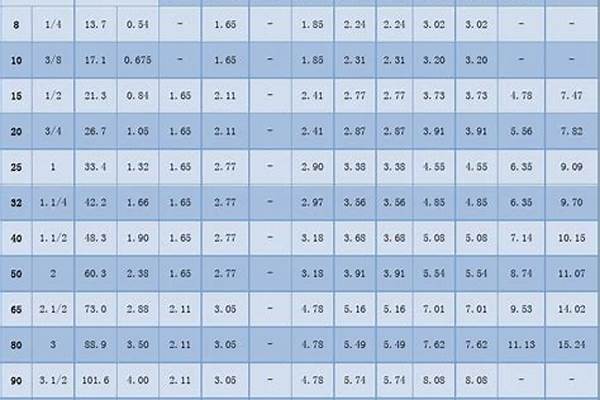

具體對照表如下：

規格：DN-公稱直徑 ?Ф－外徑

1、大外徑系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外徑系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

擴展資料：

管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等。

例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

百度百科—公稱直徑

管徑尺寸對照表：

管徑是指，管壁比較薄時，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼。一般來說指一般合成材料或是金屬質地的管道，且內徑較大時才取內徑和外徑的平均值為管徑。

常用金屬材料為混凝土以以及其他預制或是現場澆筑的材料，管壁較厚，此時就不能取外徑和內徑的平均作為管徑值，此種情況，需要注明內徑外徑，不能模糊稱為管徑。

擴展資料

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63。

其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）=98MM。

好了，今天關于“108無縫鋼管內徑多少”的探究就到這里了。希望大家能夠對“108無縫鋼管內徑多少”有更深入的認識，并且從我的回答中得到一些幫助。
