鋼管鍍鋅工藝流程

文章來源：http://m.njjgyy.com 發布時間：2024-07-25 11:41:02 瀏覽次數：20

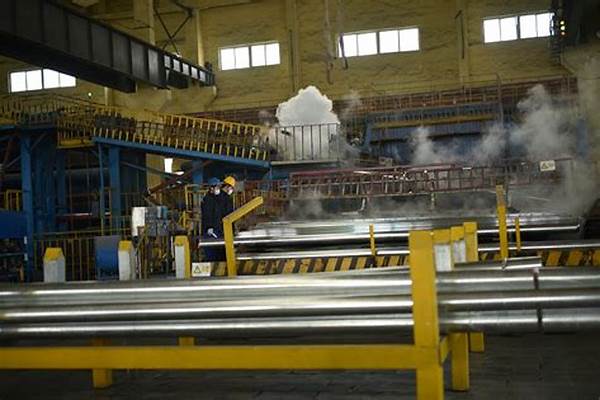

鋼管鍍鋅工藝/a_鋼管鍍鋅工藝流程

現在，請允許我來為大家詳細解釋一下鋼管鍍鋅工藝/a的問題，希望我的回答能夠幫助到大家。關于鋼管鍍鋅工藝/a的討論，我們正式開始。

文章目錄列表:

1.冷鍍鋅工藝
2.什么是鍍鋅鋼管

冷鍍鋅工藝

防銹效果優越的熱鍍鋅工藝

熱鍍鋅是指，將鋼材投入裝有熔融狀鋅漿的460度高溫鍍鋅槽中，使鐵表面鍍上一層鋅的處理工藝。

熱鍍鋅卓越的防銹性能，被廣泛的運用在橋梁，鐵塔等眾多領域上

但是熱鍍鋅工藝并不能解決所有的防銹問題。

熱鍍鋅只能在工場進行，對于再次生銹的鍍鋅件，就無法再次鍍鋅了。

鍍鋅脫落的部分用普通涂料涂刷以后，沒有防銹效果，馬上會生銹。

另外，熱鍍鋅切斷面和焊接部分、或者無法放入熱鍍鋅槽的大構件等，這些部件就不能再次進行熱鍍鋅防銹處理了。

冷鍍鋅追求的是，具有強力防銹效果

并且能在常溫下成型的鍍鋅工藝

與高溫下處理的熱鍍鋅不同，因為不受場地限制，可以在常溫下施工， 稱之為《冷鍍鋅》。

干燥涂膜中含鋅量高達96%，可以發揮與熱鍍鋅同等的防銹效果。

60年來，不管是鍍鋅件的翻新和修補，還是代替熱鍍鋅或者鐵的防銹涂裝，

各種領域中都可以使用。

什么是鍍鋅鋼管

1、牌號和化學成分

鍍鋅鋼管用鋼的牌號和化學成分應符合GB 3091所規定的黑管用鋼的牌號和化學成分。

2、制造方法

黑管的制造方法（爐焊或電焊）由制造廠選擇。鍍鋅采用熱浸鍍鋅法。

3、螺紋及管接頭

3.1 帶螺紋交貨的鍍鋅鋼管，螺紋應在鍍鋅后車制。螺紋應符合YB 822的規定。

3.2 鋼制管接頭應符合YB 238的規定；可鍛鑄鐵管接頭應符合YB 230的規定。

4、力學性能 鋼管鍍鋅前的力學性能應符合GB 3091的規定。

5、鍍鋅層的均勻性鍍鋅鋼管應作鍍鋅層均勻性的試驗。鋼管試樣在硫酸銅溶液中連續浸漬5次不得變紅（鍍銅色）。

6、冷彎曲試驗公稱口徑不大于50mm的鍍鋅鋼管應作冷彎曲試驗。彎曲角度為90°，彎曲半徑為外徑的8倍。試驗時不帶填充物，試樣焊縫處應置于彎曲方向的外側或上部。試驗后，試樣上不應有裂縫及鋅層剝落同象。

7、水壓試驗水壓試驗應在黑管進行，也可用渦流探傷代替水壓試驗。試驗壓力或渦流探傷對比試樣尺寸應符合GB 3092的規定。

鋼材力學性能是保證鋼材最終使用性能（機械性能）的重要指標，它取決于鋼的化學成分和熱處理制度。在鋼管標準中，根據不同的使用要求，規定了拉伸性能（抗拉強度、屈服強度或屈服點、伸長率）以及硬度、韌性指標，還有用戶要求的高、低溫性能等。

①抗拉強度（σb）

試樣在拉伸過程中，在拉斷時所承受的最大力（Fb），出以試樣原橫截面積（So）所得的應力（σ），稱為抗拉強度（σb），單位為N/mm2（MPa）。它表示金屬材料在拉力作用下抵抗破壞的最大能力。計算公式為：

式中：Fb--試樣拉斷時所承受的最大力，N（牛頓）； So--試樣原始橫截面積，mm2。

②屈服點（σs）

具有屈服現象的金屬材料，試樣在拉伸過程中力不增加（保持恒定）仍能繼續伸長時的應力，稱屈服點。若力發生下降時，則應區分上、下屈服點。屈服點的單位為N/mm2（MPa）。

上屈服點（σsu）：試樣發生屈服而力首次下降前的最大應力； 下屈服點（σsl）：當不計初始瞬時效應時，屈服階段中的最小應力。

屈服點的計算公式為：

式中：Fs--試樣拉伸過程中屈服力（恒定），N（牛頓）So--試樣原始橫截面積，mm2。

③斷后伸長率（σ）

在拉伸試驗中，試樣拉斷后其標距所增加的長度與原標距長度的百分比，稱為伸長率。以σ表示，單位為%。計算公式為：

式中：L1--試樣拉斷后的標距長度，mm； L0--試樣原始標距長度，mm。

④斷面收縮率（ψ）

在拉伸試驗中，試樣拉斷后其縮徑處橫截面積的最大縮減量與原始橫截面積的百分比，稱為斷面收縮率。以ψ表示，單位為%。計算公式如下：

式中：S0--試樣原始橫截面積，mm2； S1--試樣拉斷后縮徑處的最少橫截面積，mm2。

⑤硬度指標

金屬材料抵抗硬的物體壓陷表面的能力，稱為硬度。根據試驗方法和適用范圍不同，硬度又可分為布氏硬度、洛氏硬度、維氏硬度、肖氏硬度、顯微硬度和高溫硬度等。對于管材一般常用的有布氏、洛氏、維氏硬度三種。

A、布氏硬度（HB）

用一定直徑的鋼球或硬質合金球，以規定的試驗力（F）壓入式樣表面，經規定保持時間后卸除試驗力，測量試樣表面的壓痕直徑（L）。布氏硬度值是以試驗力除以壓痕球形表面積所得的商。以HBS（鋼球）表示，單位為N/mm2(MPa)。

低壓流體輸送用鍍鋅焊接鋼管

（熱浸鍍鋅部分）

1、鍍鋅層的均勻性：鋼管試樣在硫酸銅溶液中連續浸漬5次不得變紅（鍍銅色）

2、表面質量：鍍鋅鋼管的表面應有完整的鍍鋅層，不得有未鍍上的黑斑和氣泡存在，允許有不大的粗糙面和局部鋅瘤存在。

3、鍍鋅層重量：根據需方要求，鍍鋅鋼管可作鋅層重量測定，其平均值應不小于500g/平方米，其中任何試樣不得小于480g/平方米。

鍍鋅鋼管分冷鍍管、熱鍍管，前者已被禁用，后者還被國家提倡暫時能用.

熱鍍鋅管

熱鍍鋅管是使熔融金屬與鐵基體反應而產生合金層，從而使基體和鍍層二者相結合。熱鍍鋅是先將鋼管進行酸洗，為了去除鋼管表面的氧化鐵，酸洗后，通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進行清洗，然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻，附著力強，使用壽命長等優點。

冷鍍鋅管

冷鍍鋅就是電鍍鋅，鍍鋅量很少，只有10－50g/m2，其本身的耐腐蝕性比熱鍍鋅管相差很多。正規的鍍鋅管生產廠家，為了保證質量，大多不采用電鍍鋅（冷鍍）。只有那些規模小、設備陳舊的小企業采用電鍍鋅，當然他們的價格也相對便宜一些。目前建設部已正式下文，淘汰技術落后的冷鍍鋅管，今后不準用冷鍍鋅管作水、煤氣管。

熱鍍鋅鋼管：鋼管基體與熔融的鍍液發生復雜的物理、化學反應，形成耐腐蝕的結構緊密的鋅一鐵合金層。合金層與純鋅層、鋼管基體融為一體。故其耐腐蝕能力強。

冷鍍鋅鋼管：鋅層是電鍍層，鋅層與鋼管基體獨立分層。鋅層較薄，鋅層簡單附著在鋼管基體上，容易脫落。故其耐腐蝕性能差。在新建住宅中，禁止使用冷鍍鋅鋼管作為給水管。

鍍鋅鋼管的重量系數

公稱壁厚mm 2.0 2.5 2.8 3.2 3.5 3.8 4.0 4.5

系數c 1.064 1.051 1.045 1.040 1.036 1.034 1.032 1.028

注鋼材力學性能是保證鋼材最終使用性能（機械性能）的重要指標，它取決于鋼的化學成分和熱處理制度。在鋼管標準中，根據不同的使用要求，規定了拉伸性能（抗拉強度、屈服強度或屈服點、伸長率）以及硬度、韌性指標，還有用戶要求的高、低溫性能等。：鋼的牌號：Q215A；Q215B；Q235A；Q235B

試驗壓力值/Mpa：D10.2-168.3mm為3Mpa；D177.8-323.9mm為5Mpa 用途　常說的鍍鋅管，鍍鋅管的用途現在煤氣、暖氣用的那種鐵管也是鍍鋅管，鍍鋅管作為水管，使用幾年后，管內產生大量銹垢，流出的黃水不僅污染潔具，而且夾雜著不光滑內壁滋生的細菌，銹蝕造成水中重金屬含量過高，嚴重危害人體的健康。六七十年代，國際上發達國家開始開發新型管材，并陸續禁用鍍鋅管。中國建設部等四部委也發文明確從二000年起禁用鍍鋅管，目前新建小區的冷水管已經很少使用鍍鋅管了，有些小區的熱水管使用的是鍍鋅管。

不銹鋼的生產工藝，具有如下生產步驟：

ａ．圓鋼準備；ｂ．加熱；ｃ．熱軋穿孔；ｄ．切頭；ｅ．酸洗；ｆ．修磨；ｇ．潤滑；ｈ．冷軋加工；ｉ．脫脂；ｊ．固溶熱處理；ｋ．矯直；ｌ．切管；ｍ．酸洗；ｎ．成品檢驗。

只能提供大致流程，更詳細的屬于各生產廠家的機密

鍍鋅管應該達到的技術要求

1、牌號和化學成分

鍍鋅鋼管用鋼的牌號和化學成分應符合GB 3092所規定的黑管用鋼的牌號和化學成分。

2、制造方法

黑管的制造方法（爐焊或電焊）由制造廠選擇。鍍鋅采用熱浸鍍鋅法。

3、螺紋及管接頭

3.1 帶螺紋交貨的鍍鋅鋼管，螺紋應在鍍鋅后車制。螺紋應符合YB 822的規定。

3.2 鋼制管接頭應符合YB 238的規定；可鍛鑄鐵管接頭應符合YB 230的規定。

4、力學性能 鋼管鍍鋅前的力學性能應符合GB 3092的規定。

5、鍍鋅層的均勻性鍍鋅鋼管應作鍍鋅層均勻性的試驗。鋼管試樣在硫酸銅溶液中連續浸漬5次不得變紅（鍍銅色）。

6、冷彎曲試驗公稱口徑不大于50mm的鍍鋅鋼管應作冷彎曲試驗。彎曲角度為90°，彎曲半徑為外徑的8倍。試驗時不帶填充物，試樣焊縫處應置于彎曲方向的外側或上部。試驗后，試樣上不應有裂縫及鋅層剝落同象。

7、水壓試驗水壓試驗應在黑管進行，也可用渦流探傷代替水壓試驗。試驗壓力或渦流探傷對比試樣尺寸應符合GB 3092的規定。

鋼材力學性能是保證鋼材最終使用性能（機械性能）的重要指標，它取決于鋼的化學成分和熱處理制度。在鋼管標準中，根據不同的使用要求，規定了拉伸性能（抗拉強度、屈服強度或屈服點、伸長率）以及硬度、韌性指標，還有用戶要求的高、低溫性能等。

①抗拉強度（σb）

試樣在拉伸過程中，在拉斷時所承受的最大力（Fb），出以試樣原橫截面積（So）所得的應力（σ），稱為抗拉強度（σb），單位為N/mm2（MPa）。它表示金屬材料在拉力作用下抵抗破壞的最大能力。計算公式為：

式中：Fb--試樣拉斷時所承受的最大力，N（牛頓）； So--試樣原始橫截面積，mm2。

②屈服點（σs）

具有屈服現象的金屬材料，試樣在拉伸過程中力不增加（保持恒定）仍能繼續伸長時的應力，稱屈服點。若力發生下降時，則應區分上、下屈服點。屈服點的單位為N/mm2（MPa）。

上屈服點（σsu）：試樣發生屈服而力首次下降前的最大應力； 下屈服點（σsl）：當不計初始瞬時效應時，屈服階段中的最小應力。

屈服點的計算公式為：

式中：Fs--試樣拉伸過程中屈服力（恒定），N（牛頓）So--試樣原始橫截面積，mm2。

③斷后伸長率（σ）

在拉伸試驗中，試樣拉斷后其標距所增加的長度與原標距長度的百分比，稱為伸長率。以σ表示，單位為%。計算公式為：

式中：L1--試樣拉斷后的標距長度，mm； L0--試樣原始標距長度，mm。

④斷面收縮率（ψ）

在拉伸試驗中，試樣拉斷后其縮徑處橫截面積的最大縮減量與原始橫截面積的百分比，稱為斷面收縮率。以ψ表示，單位為%。計算公式如下：

式中：S0--試樣原始橫截面積，mm2； S1--試樣拉斷后縮徑處的最少橫截面積，mm2。

⑤硬度指標

金屬材料抵抗硬的物體壓陷表面的能力，稱為硬度。根據試驗方法和適用范圍不同，硬度又可分為布氏硬度、洛氏硬度、維氏硬度、肖氏硬度、顯微硬度和高溫硬度等。對于管材一般常用的有布氏、洛氏、維氏硬度三種。

A、布氏硬度（HB）

用一定直徑的鋼球或硬質合金球，以規定的試驗力（F）壓入式樣表面，經規定保持時間后卸除試驗力，測量試樣表面的壓痕直徑（L）。布氏硬度值是以試驗力除以壓痕球形表面積所得的商。以HBS（鋼球）表示，單位為N/mm2(MPa)。

一般焊管：一般焊管用來輸送低壓流體。用Q195A、Q215A、Q235A鋼制造 。也可采用易于焊接的其它軟鋼制造。鋼管要進行水壓、彎曲、壓扁等實驗，對表面質量有一定要求，通常交貨長度為4-10m，常要求定尺（或倍尺）交貨。焊管的規格用公稱口徑表示（毫米或英寸）公稱口徑與實際不同，焊管按規定壁厚有普通鋼管和加厚鋼管兩種，鋼管按管端形式又分帶螺紋和不帶螺紋兩種，表6-17為焊接鋼管尺寸。 表6-17低壓流體輸送用焊接鋼管（根據GB/T3092-93） 公稱口徑 外徑 普通鋼管 加厚鋼管 mm in 公稱尺寸mm 允許偏差 壁 厚 理論重量kg/m 壁厚 理論重量kg/m 公稱尺寸mm 允許偏差% 公稱尺寸mm 允許偏差% 6 1/8 10.0 +0.50mm -0.50mm 2.00 +12 -15 0.39 2.50 +12 -15 0.46 8 1/4 13.5 2.25 0.62 2.75 0.73 10 3/8 17.0 2.25 0.82 2.75 0.97 15 1/2 21.3 2.75 1.26 3.25 1.45 20 3/4 26.8 2.75 1.63 3.50 2.01 25 1 33.5 3.25 2.42 4.00 2.91 32 11/4 42.3 3.25 3.13 4.00 3.78 40 11/2 48.0 3.50 3.84 4.25 4.58 50 2 60.0 +1% -1% 3.50 4.88 4.50 6.16 65 21/2 75.5 3.75 6.64 4.50 7.88 80 3 88.5 4.00 8.34 4.75 9.81 100 4 114.0 4.00 10.85 5.00 13.44 125 5 140.0 4.00 13.42 5.50 18.24 150 6 165.0 4.50 17.81 5.50 21.63　隨著焊接鋼管技術提高提高和加工簡便，現在焊接管代替部分無縫管，焊接鋼管已能生產219mm（8寸）以上。

為提高鋼管的耐腐蝕性能，對一般鋼管（黑管）進行鍍鋅。鍍鋅鋼管分熱鍍鋅和電鋼鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低-----所以有了------鍍鋅鋼管

好了，關于“鋼管鍍鋅工藝/a”的話題就講到這里了。希望大家能夠對“鋼管鍍鋅工藝/a”有更深入的了解，并且從我的回答中得到一些啟示。
